Servicii de Reverse Engineering si Proiectare CAD adaptate nevoilor dumneavoastra

Prin reverse engineering puteti imbunatati sau modifica functionalitatea unui produs / obiect sau chiar sa-l copiati pastrand toate detaliile de care sunteti interesat. Avem capacitatea, experienta si instrumentele necesare de a realiza conversia unui nor de puncte sau mesh 3D în formate CAD bazate pe ecuaţii matematice, care definesc geometria obiectului.

Către cine ne adresăm

Serviciile noastre de reverse negineering sunt deschise tuturor fără excepție. Deși majoritatea clienților noștri sunt companii din mediul industrial ne-am asumat angajamentul de a oferii aceleași standard de calitate tuturor clienților. Fie că aveți un proiect personal (hobby), sau efectuați studii de cercetare, fie sunteți o companie cu aplicații industriale, vă vom oferii cele mai bune rezultate posibil, garantat !

Spectromas , Orientați spre excelență !

Așadar, contactează-ne și fi convins că ai ales excelent.

AVANTAJE & PRECIZIA REZULTATELOR


Durata scazuta pentru reconstructia modelului CAD chiar si pentru piese complexe
Prin scanarea 3D avem la dispozitie intreaga geometrie si astfel putem releva obiectul in proportie de 100%
Reconstruim modelul CAD direct pe modelul scanat avand in timp real controlul preciziei elementelor generate
Va putem livra modelul CAD, inclusiv cu istoricul operatiilor, nu doar in formate neutre precum .step sau .iges
Alaturi de modelul solicitat veti primi si un raport comparativ CAD vs MESH care certifica precizia rezultalui furnizat.
Beneficiati de experienta noastra de peste 15 ani in domeniul scanarii 3D, controlului dimensional si operatiilor de reverse engineering.
95% dintre obiecte scanate, controlate sau reproiectate de noi sunt repere industriale pentru care tolerantele impuse pornesc de la “µm” – complet reproductibil


Etape Reverse Engineering

Un avantaj major al solutiei software pe care o utilizam il constituie functia Accuracy Analyzer. Aceasta ne permite sa verificam in timp real precizia pentru fiecare element generat fie ca vorbim despre curbe, profile, suprafete, solide sau sectiuni. Astfel, pot impune inca de la inceput o toleranta generala pentru piesa si acolo unde este cazul o toleranta mai restrictiva sau permisiva pentru anumite elemente ale acesteia cum este cazul pieselor obtinute prin turnare.

La finalul lucrarii veti primi alaturi de modelul CAD si un raport comparativ al preciziei rezultatului obtinut.


Modelare parametrica

– caracteristici –

Modelare ce are la baza scanarea 3D
Implica parametrizarea tuturor elementelor care compun viitorul model CAD
Pasi similari proiectarii unui nou reper (in cazul de fata bazat pe modelul fizic si extragand geometria scanata)

– aplicatii –

Solutia software ideala pentru obtinerea suprafetelor clasa A din industria auto
Reconstructia reperelor care necesita desene de executie
Proiectarea pieselor complementare reperelor scanate
Modificari aduse pieselor deja existente
Solutie optima pentru mediul industrial actual



RE_Abordare Parametrica





RE_Autosurface





Modelare non-parametrica

(AutoSurface & Quick Modeling)

– caracteristici –

Modelare ce are la baza scanarea 3D
Viitorul model CAD
inglobeaza defectele de fabricatie
Pasi similari proiectarii unui nou reper (in cazul quick modeling) dar fara constrangeri dimensionale si geometrice
In general obtinerea automata a geometriei se obtine cu o singura comanda de multe ori nefiind cazul editarii prealabile a modelului

– aplicatii –

Abordare ideala pentru obtinerea modelelor folosite in programele de simulare
Reconstructia obiectelor de cult, stucaturi, statui, etc.

Intocmirea de cataloage/biblioteci virtuale
Reconstructia rapida a reperelor fara tolerante
Extragerea rapida de suprafete modificate
Matriterie pentru ajustarea modelului CAD la moficarile fizice realizate

Modelare hibrida

– caracteristici –

Modelare ce are la baza scanarea 3D
Implica o combinatie intre elemente parametrizate si elemente a caror geometrie este extrasa in mod automat de catre software
Pasi similari proiectarii unui nou reper, simplificata in cadrul extragerii suprafetelor cu AutoSurface sau AutoSkech

– aplicatii –

Solutia software ideala pentru obtinerea suprafetelor clasa A din industria auto
Reconstructia reperelor care necesita desene de executie
Utila in cazul reconstructiei anumitor suprafete in jurul modelului scanat
Modificari aduse pieselor deja existente

RE_Modelare hibrida





Servicii conexe care te-ar putea interesa


EXEMPLE



Reconstrucția modelului CAD pentru piesele vechi și matrițele uzate, si/sau a căror documentație este pierdută sau inexistentă.
Conversia modelelor fizice in modele CAD pentru aplicatii de analiza cu element finit (FEA)
Conversia pieselor fizice in modele CAD pentru produse noi, fara defecte de fabricatie
Proiectarea unor produse noi, customizate plecand de la modelele existente.
Reproiectare în urma actualizării documentației post-prototip sau fabricație.
Editarea si conversia automata a obiectelor de arta in librarii virtuale
Scopuri academice
Piese de schimb
Benchmarking

RE Hood_Bumper
RE Car_Engine

EXEMPLE

În secțiunea Aplicații puteți găsi numeroase exemple ale operațiilor de reverse engineering. Acestea sunt grupate după categorii pentru a putea fi ușor de urmărit.

Am inclus mai jos doar trei exemple ce prezintă generic capacitatea noastră de lucru.

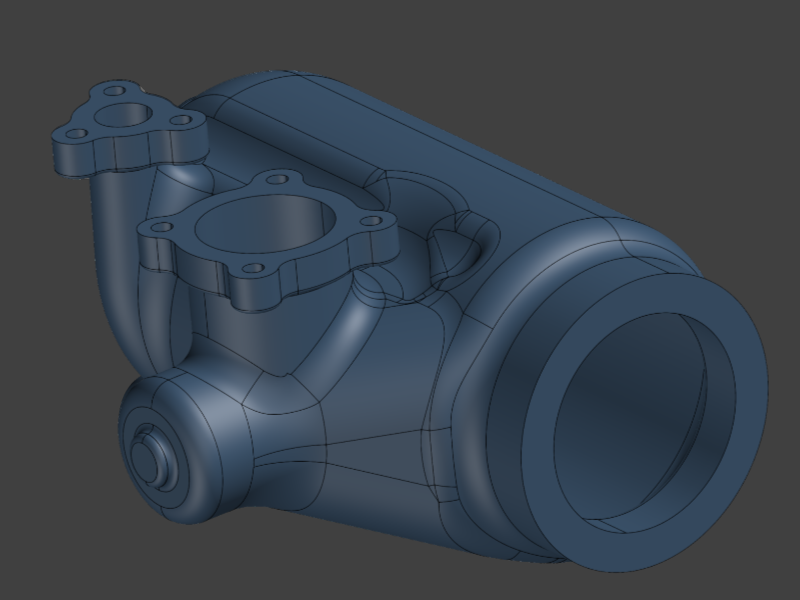

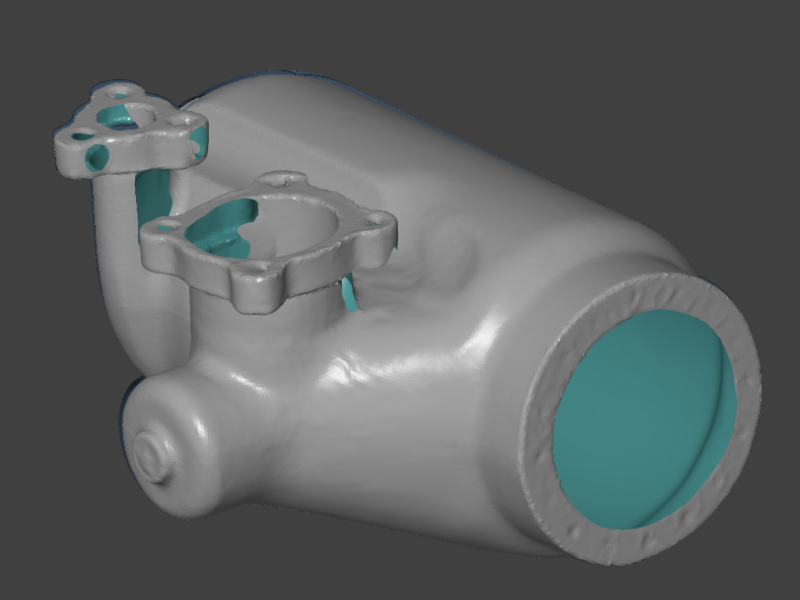

Reverse Engineering piesă turnată

Lungime 300mm


file-name : Demo.zip
file-type : .ZIP (Arhivă fișier scanat și fișiere CAD)
file-size : 17,8MB


Aceasta arhiva contine un exemplu de piesa scanata exportata in diverse formate CAD cu ajutorul Geomagic Design X. Arhiva cuprinde:

  • .stl – fisier scanat
  • .prt – model CAD transferat (inclusiv cu istoricul operatiilor) in NX
  • .prt.1 – model CAD transferat (inclusiv cu istoricul operatiilor) in ProE Wildfire
  • .SLDPRT – model CAD transferat (inclusiv cu istoricul operatiilor) in SolidWorks
  • .igs, .stp – model CAD transferat in formate neutre
  • .x_b – model CAD transferat in Parasolid® Text / Binary

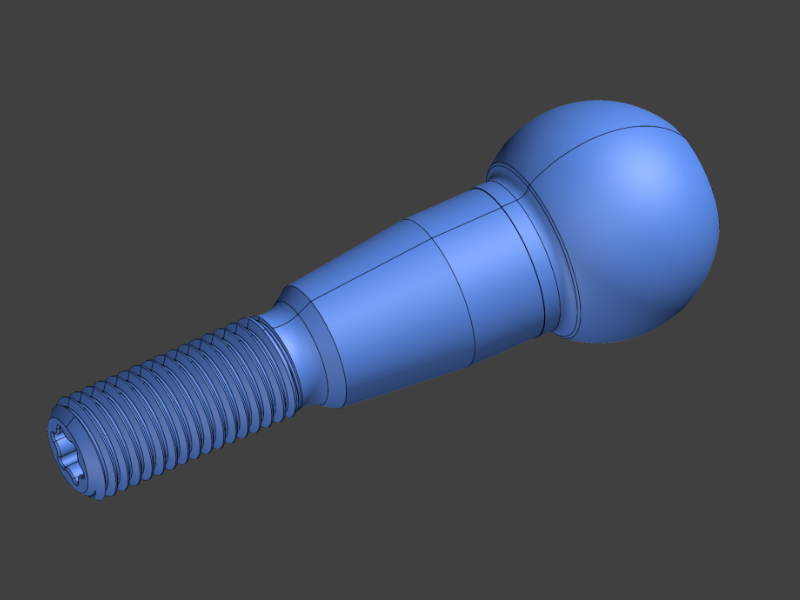

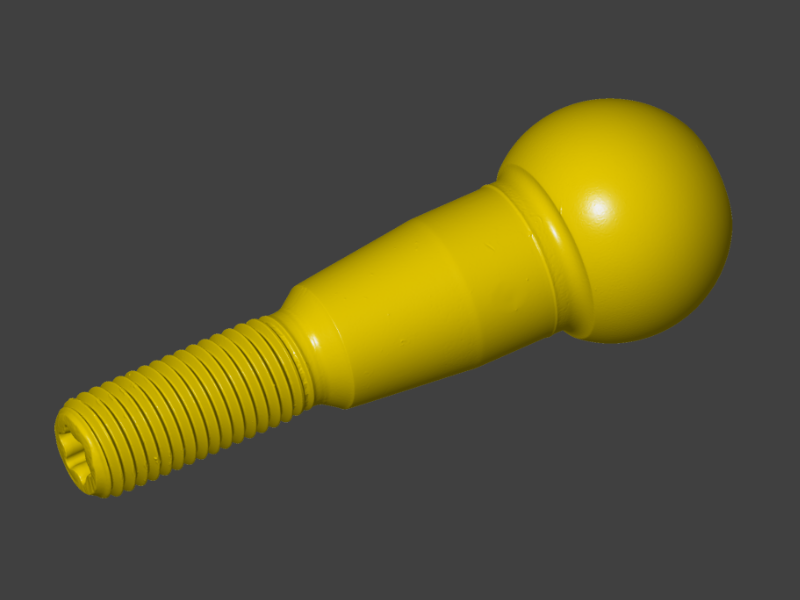

Reverse Engineering pivot

Lungime 65mm


file-name : Demo_Pivot.zip
file-type : .ZIP
file-size : 14,8MB


Aceasta arhiva contine modelul CAD alături de un raport de control comparativ între piesa scanată și modelul CAd realizat.

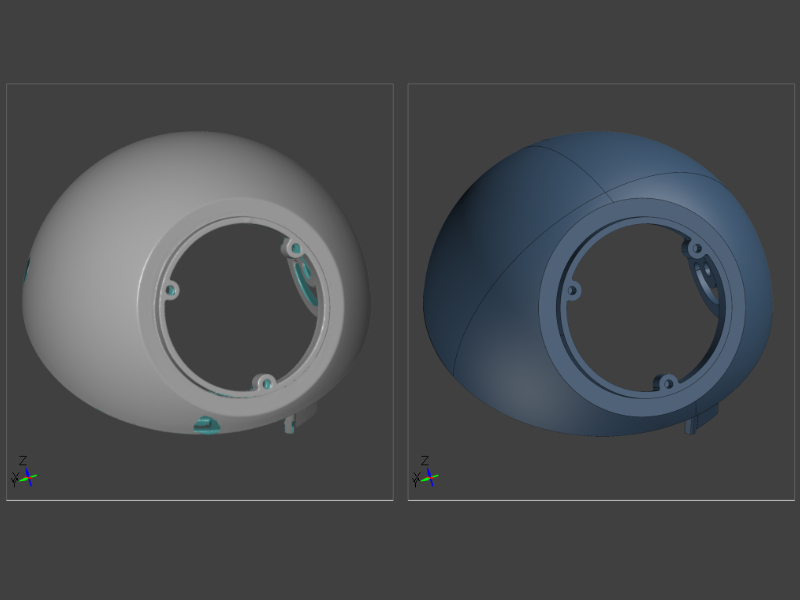

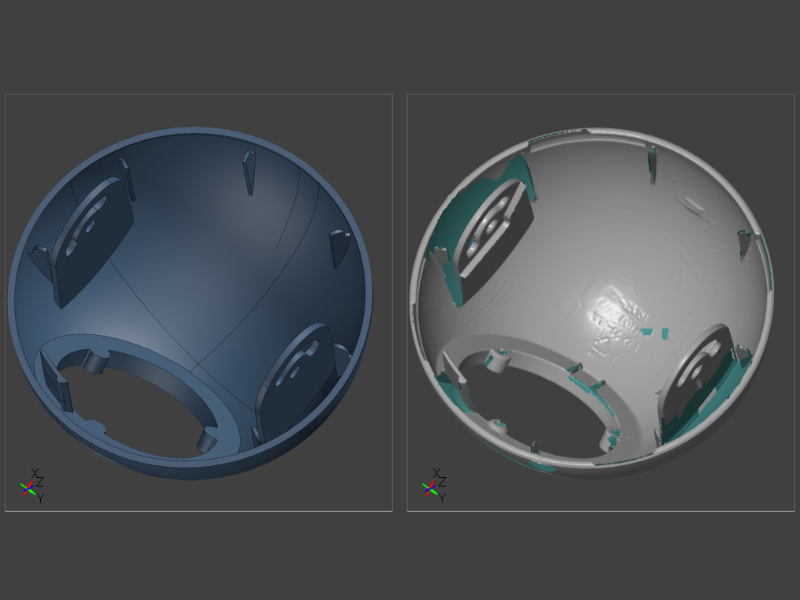

Reverse Engineering reper plastic

Diametru 97mm


file-name : Demo_Reper plastic.zip
file-type : .ZIP
file-size : 18,7MB


Aceasta arhiva contine modelul CAD și modelul scanat de la care s-a pornit reconstrucția.

REVERSE ENGINEERING preț 65 € / ora



Operatiile de reverse engineering implica in prealabil scanarea 3D a reperului. Costul celor doua operatii vor fi detaliate in devizul oferta.
Tariful perceput pentru reverse engineering este de 65 euro + TVA/ora.
Costul unei lucrari reflecta numarul de ore (minute) necesare efectuarii acesteia si insumeaza timpii aferenti etapelor standard de reverse engineering.
Pentru lucrari a caror durata depaseste 1 zi de lucru, tarifele sunt negociabile.
Inaintea derularii lucrarilor se emite un deviz oferta care cuprinde numarul de ore, costul aferent, perioada de disponibilitate pentru efectuarea lucrarilor si termenul de livrare al rezultatelor.

PROIECTE SI PROIECTARE 3D


Avem capacitatea si experienta de a concepe si dezvolta proiecte care necesita nu doar operatii de reverse engineering, ci o abordare complexa dependenta de asamblare si functionalitate.
O categorie aparte dezvoltata in cadrul Departamentului Sisteme Optice o constituie proiectarea si executia
dispozitivelor de control. Aveti la indemana o solutie practica, eficienta si rapida. Puteti beneficia de calitatea produselor livrate, fara investiii majore.
Fiecare proiect este dezvoltat pe baza unui caiet de sarcini.
Toate dispozitivele sunt insotite de un raport de control 3D, alaturi de cerintele din caietele de sarcini.
Preturile sunt ofertate individual si reflecta toate operatiile necesare proiectului derulat.

Contactați-ne pentru a afla
mai multe despre portofoliul nostru de produse

și cum pot fi implementate
în fluxul dumneavoastră de producție.
