UN SCANNER 3D CU TEHNOLOGIE DE TOP


Seria sistemelor ATOS 5 reprezintă vârful tehnologic al soluțiilor de scanare 3D GOM și un etalon în industria echipamentelor de măsurare 3D. Integrând toate inovațiile tehnologice dezvoltate în laboratorul intern, ATOS 5 oferă performanță de top în toate aplicațiile de scanare și control dimensional 3D.
Cu detalii bogate necesare pentru materializarea celor mai fine elemente geometrice și o precizie începând de la +/- 3μm (MV170) , ATOS 5 poate fi utilizat în aplicații industriale cu un grad ridicat de complexitate cu încredere deplină în rezultatele obținute.
ATOS 5 a fost dezvoltat pentru a fi utilizat în spații industriale, pentru operații de scanare 3D în regim manual sau automatizat oferind cele mai bune performanțe posibile.
Echipat cu senzor optici CCD de 12 Megapixeli (sau 8Mp ) ATOS 5 furnizează imagini clare ce rezultă în detalii măsurate precis
scanner 3d
Download Broșură

PRECIZIE PRIN INOVARE

A cincea generație de scanere dezvoltate de compania germană GOM redefinește standardele în scanarea 3D industrială, atât prin viteza de achiziție cât și prin suprafața ce poate fi măsurată dintr-o singură poziție de scanare.
Modelele disponibile obțin date de înaltă precizie într-un timp de masurare foarte scurt, viteza de achizitie plecând de la 0,2 secunde.

CARACTERISTICI FUNCȚIONALE – ATOS 5 – Scanner 3D

scanner 3d

Tehnologie Triple Scan


Produsele ATOS beneficiază de tehnologia proprietară GOM – Triple Scan .
Senzorul proiectează franje luminoase foarte precis pe suprafața obiectului măsurat. Acestea sunt înregistrate cu cei doi senzori optici CCD de înaltă rezoluție folosind principiul stereo-fotogrammetriei. Deoarece prin calibrarea senzorului se determină precis poziția celor doi senzori optici cât și a proiectorului de franje luminoase, se poate calcula poziția punctelor 3D a suprafeței obiectului din trei direcții diferite. Rezultatul obținut, chiar și în cazul pieselor cu luciu metalic sau forme 3D foarte complexe ce includ canale adânci cu vizibilitate limitată este un fișier mesh fără regiuni lipsă sau puncte eronate.
Self-monitoring

Auto-monitorizare


Siguranța și calitatea datelor măsurate sunt elemente cheie ale sistemelor GOM. Pentru a asigura furnizarea datelor de înaltă calitate am implementat algoritmi de verificare în timp real.
Senzorul recunoaște modificările condițiilor ambientale în timpul funcționării și este capabil să compenseze pentru aceste modificări. Pentru a face acest lucru, software-ul senzorului monitorizează continuu starea calibrării, precizia transformării, modificarea temperaturii, mișcări ale reperului măsurat și alți parametri ce pot afecta calitatea datelor.
Astfel, furnizăm date de înaltă calitate și evident repetabilitate excepțională a rezultatelor, indiferent dacă măsurarea are loc în hala de producție sau în laboratorul de control dimensional.

Tehnologie Blue Light


Unitatea de proiecție a sistemului ATOS 5 este bazată pe tehnologia cu lumină albastră (Blue Light Fringe Projection).
Deoarece senzorul funcționează cu lumină albastră ce are o lungime de unda de 400nm, lumina ambientală poate fi filtrată cu ușurință în timpul achiziției de imagini. Astfel, datele obținute au un nivel de zgomot minim și un contrast bogat chiar și pentru suprafețe cu luciu metalic sau multicolore.
Utilizăm surse de lumină stabilizată, LED (Laser în cazul senzorului ATOS 5X), ceea ce oferă un contrast foarte puternic și ajută la reducerea timpului de expunere. Măsurătorile sunt obținute rapid și fără erori reziduale.
scanner 3d

Transformare Automată


La fiecare captură nouă de imagine datele sunt verificate și aliniate automat fără intervenția operatorului. Fără postprocesare și fără greșeli.
scanner 3d

Poziționare liberă


Prin referențierea dinamică GOM puteți muta senzorul sau obiectul după cum vă este mai convenabil. Puteți scana față-verso cu ușurință și acuratețe toate suprafețele.
scanner 3d

Monitorizare activă


Starea de calibrare a senzorului, mișcarea obiectului sau senzorului în timpul capturii, sau alte surse ce pot perturba calitatea datelor sunt monitorizate în timp real.
scanner 3d

Volum ajustabil


ATOS permite modificarea rezolutiei utilizate (full resolution / fast-scan). Puteți scana piese sub 100mm sau peste 1m prin schimbarea volumului de măsură utilizat.

Măsurare fără marcheri de referință

Sistemele ATOS permit scanarea 3D a obiectelor fără marcheri (puncte) de referință aplicate pe obiectul măsurat. Această tehnică prezintă avantajul că reduce timpul necesar pregătirii obiectului măsurat. Deși sunt mulți competitori care argumentează acest avantaj trebuie să precizăm că acest lucru este posibil numai pentru obiecte cu geometrie organică, deoarece alinierea datelor se face prin best-fit sau utilizând un tracker extern.
Pentru aplicațiile de control dimensional nu recomandăm utilizarea acestei tehnici de scanare 3D.

Măsurare folosind marcheri de referință

Tehnologia GOM Dynamic Referencing utilizează puncte de referință aplicate pe obiectul măsurat sau pe suportul / masa pe care acesta se poziționează. Această tehnică împreuna cu principiul stereo-imagine pe care echipamentele GOM il utilizează permit dubla determinare a poziției senzorului față de obiect în timp real. Din aceasta rezultă transformarea precisă a multiplelor capturi de date a suprafeței scanate, verificarea mișcării obiectului sau senzorului în timpul capturării de date, starea de calibrare a senzorului dar și posibilitatea utilizării GOM Touch Probe sau a adaptorilor fotogrammetrici.

Palpator GOM & Adaptori Fotogrammetrici

Acolo unde scanarea 3D nu este posibila sau nu este necesara, sistemul ATOS prin funcționalitatea de referențiere dinamică permite utilizarea palpatorului denumit GOM Touch Probe sau a adaptorilor fotogrammetrici. ATOS urmărește aceste elemente și afișează poziția lor în timp real pe ecranul PC-ului GOM. Prin apăsarea unui buton pe telecomanda, poziția 3D a acestor accesorii este înregistrată. Puteți construi elemente geometrice primitive precum, puncte, drepte, curbe, plane cercuri, cilindri, sfere etc. Senzorul ATOS vă poate asista prin proiectarea de target-uri (back projection) pe suprafța obiectului cu rol de ghidare.
Touch Probe sau adaptori sunt ideali pentru a măsura rapid muchii, găuri, pinule (sfere) ect

Dubla reflexie

Digitizarea 3D a suprafețelor lucioase a prezentat mereu o provocare pentru sistemele optice. Problema suprafețelor lucioase o reprezintă „orbirea” senzorului prin supraexpunere deoarece lumina proiectată se reîntoarce pe direcția normală a unuia sau ambilor senzori CCD. O situație frecvent întâlnită la repere cu suprafețe lucioase este fenomenul de dublă reflexie. Lumina aplicată pe o anumită suprafață este radiată pe o suprafață adiacentă fapt ce poate generează probleme de determinare a suprafețelor .
Sistemele ATOS dețin soluții avansate de detecție și eliminare a acestor fenomene.

Atenuarea dublei reflexii

Tehnologia GOM Reflexion Detection este soluția aplicată pentru eliminarea eventualelor probleme cauzate de dubla reflexie. ATOS proiectează o serie de șabloane cu lumină structurată pe suprafața obiectului. Aceste șabloane de lumină sunt observate în timp real de către cei doi senzori optici și analizate intern în procesorul senzorului ATOS . Cu ajutorul acestor date, ATOS proiectează ulterior franje luminoase pe fiecare regiune clasificată , eliminând astfel situațiile în care ar fi posibil fenomenul de dublă reflexie. Această funcție este utilizată de regulă în aplicatiile automatizate – ATOS ScanBox.

Online Tracking

Tehnologia GOM Dynamic Referencing aduce în plus posibilitatea de a urmări 3D în timp real componente ale unui ansamblu. Acest lucru permite desfășurarea de aplicații precum : Reglaj dinamic ( ajustarea poziției componentelor față de o referință principală), Asamblare virtuală după poziția de montaj (posibilitatea de a scana obiecte în stare liberă și de a reconstrui ansamblul final), Aliniere componente în faza de prototip (asamblare fără dispozitiv) etc. .
Sistemele ATOS dețin soluții avansate de detecție și eliminare a acestor fenomene. Mai multe informații găsiți aici

Inovații Tehnologice – ATOS 5 – Scanner 3D

Egalizator de contrast Iluminare uniformă polarizată non-coerenta. Lumina proiectată pe suprafața obiectului are aceeași intensitate pe toată regiunea scanată. Detalii cu rezoluție înaltă Proiecția digitală de franje luminoase cu lățime mult mai îngustă față de generațiile anterioare oferă o creștere a rezoluției locale deci detalii mult mai bogate ale obiectelor măsurate. Nivel redus de zgomot al imaginilor Noua generatie de senzorii CCD și arhitectura electronică ATOS de procesare digitală captează imagini cu detalii de înaltă rezoluție și nivel extrem de redus de zgomot . Scanare 3D fără acoperire Sursa de iluminare LED cu intensitate luminoasă de până la 4 ori mai mare față de generațiile anterioare oferă posibilitatea scanării suprafețelor dificile fără acoperire cu spray / pulberi dioxid de titan.

La ce pot folosi acest scanner 3D?

Aplicațiile sistemului ATOS 5 -scanner 3d sunt în general orientate către controlul dimensional al pieselor și componentelor utilizate în industria auto, pentru produse de larg consum, rotori și palete de turbină … în general aplicații ce necesită o măsurare 3D de înaltă precizie cu rezultate clare și rapide.
Daca aplicația dumneavoastră este mai simpla, (ex. design, reverse engineering etc.) gama de scanere 3D ATOS acoperă în întregime orice sarcină și poate fi adaptată bugetului dvs.
Pentru o idee mai clară vă invităm să consultați lista aplicațiilor pentru acest produs
Aplicații ATOS 5

METROLOGIE ÎN SECȚIILE DE PRODUCȚIE

Combinația corectă de hardware și software permite integrarea în siguranță a metrologiei 3D GOM în spațiile de producție. Senzorul ATOS 5 – scanner 3d este protejat printr-o carcasă special concepută pentru utilizare în mediul industrial, rezistând astfel prafului sau a stropirii accidentale. Întregul sistem asigură transferul rapid și fără interferențe a datelor printr-o conexiune de fibra optică la stația grafică GOM.
scanner 3d
INDUSTRIA AUTO
În combinație cu seria ATOS ScanBox, ATOS 5X este un sistem de scanare high-end dedicat secțiilor de matrițerie, presaj și caroserie specifice industriei auto.
scanner 3d
industria energetică / aeronautică
Configurația ATOS 5 dedicată inspecției paletelor de turbină și rotorilor paletați oferă date de înaltă, precizie pentru cele mai mici detalii, într-un timp de măsurare considerabil redus.

APLICAȚII

Urmăriți aplicațiile sistemului

ATOS 5

scanner 3d

ATOS în lucru

Flexibilitate

De la aplicații de design pentru produse cu forme libere la componente complexe precum matrițele de injecție cu detalii și suprafețe greu accesibile, tehnologia ATOS vă permite desfășurarea activității fără compromisuri.

Mobilitate

Nu toate măsurătorile  pot fi efectuate în laborator, de aceea sistemele ATOS manuale  vă oferă mobilitate completă. Despachetați echipamentul și sunteți gata de măsurare în mai putin de 15 minute

Software puternic

 Dezvoltarea internă a soluțiilor hardware și software este cheia succesului GOM. ATOS Professional Software este o soluție premium, cu o interfață ușor de utilizat, ce vă oferă funcții extinse de calcul, indiferent de aplicația pe care o urmăriți.

Automatizare

De la componente de câțiva milimetri la un automobil integral, ATOS ScanBox este soluția la cheie dacă aplicația dvs necesită măsurarea 3D automată a pieselor.


Scanner 3d – Dezvoltat pentru mediul industrial.

Versiuni ATOS 5 – scanner 3d

scanner 3d

ATOS 5 Airfoil

scanner 3d

specializat aplicațiilor automate pentru controlul paletelor de turbine si rotori



Sursa de lumină

LED

Puncte per scan

12 mil.

Suprafața activă de măsurare

100×70 – 400×300

Detalii
scanner 3d

ATOS 5

scanner 3d portabil

Un performer în orice aplicație de scanare 3D

Sursa de lumină

LED

Puncte per scan

8 Mil. sau 12 Mil.

Suprafața activă de măsurare

  • MV170 (170x130x130) – recomandat pentru piese între 100 și 350mm;
  • MV320 (320x240x240) – recomandat pentru piese între 150 și 500mm;
  • MV500 (500x370x370) – recomandat pentru piese între 250 și 800mm;
  • MV700 (700x530x520) – recomandat pentru piese între 400 și 1000mm;
  • MV1000 (1000x750x750) – recomandat pentru piese între 600 și 1600mm;
  • Pentru a extinde domeniul de măsurare pentru un anumit volum de măsură ( pentru piese cu dimensiuni mai mari ca plaja recomandata) se utilizează fotogrammetria Tritop
scanner 3d

ATOS 5X

scanner 3d

specializat aplicațiilor automate pentru controlul componentelor de caroserie



Sursa de lumină

LASER

Puncte per scan

12 mil.

Suprafața activă de măsurare

320×250 – 1000×800

detalii

Contactați-ne pentru a afla


mai multe despre portofoliul nostru de produse
și cum pot fi implementate
în fluxul dumneavoastră de producție.

Romeo TUDOSE
Manager Departament Sisteme Optice
+40 724 635 635
romeo.tudose@spectromas.ro



Solicită ofertă

Configurație  generală sistem ATOS 5  (sistem manual)

Pregătit în detaliu

ATOS 5 nu este doar un simplu echipament de scanare 3D.

Pentru că avem experiența lucrului pe teren, am alcătuit un set de unelte și accesorii și pe care le-am inclus standard în pachetul livrat astfel ca noul proprietar al echipamentului să poată demara munca din prima zi cu succes. Toate elementele vin organizate în geanta de transport pentru a putea fi accesate cu ușurință la nevoie.

Sunt incluse câte un set de materiale consumabile ( marcheri de referință , spray anti-reflex , etc)

Training și suport tehnic

Training-ul este esențial și din această cauză oferim formarea personalului dvs. prin sesiuni de școlarizare multiple, în limba română, cu instructori autorizați GOM.

Beneficiați de asistența premium 24/24 pentru orice problemă software sau hardware.

scanner 3d

Opțiuni de automatizare

scanner 3d

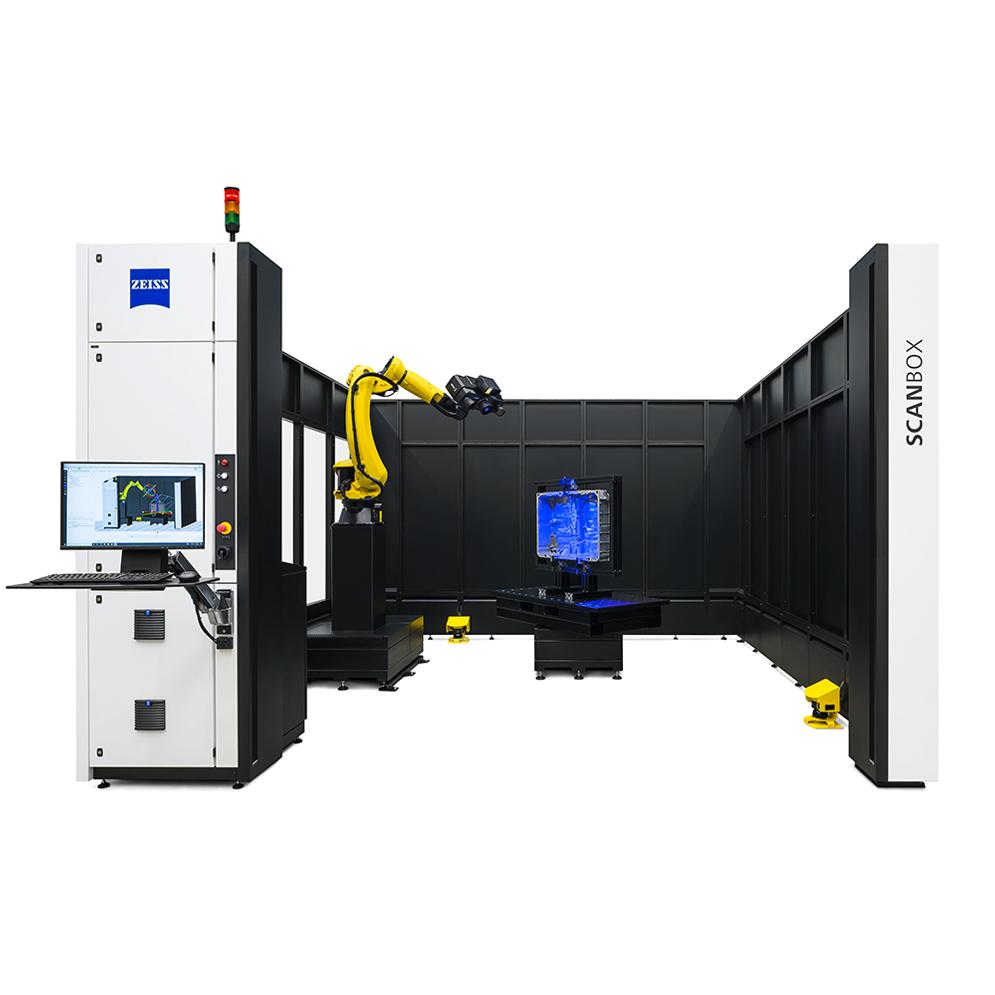

ScanBox 5120

– Solutie dedicata masurarii reperelor complexe cu dimensiuni de maxim 2000 mm –

Detalii
scanner 3d



ScanBox 6130

– Solutie dedicata masurarii componentelor complexe cu dimensiuni de maxim 3000 mm –

Detalii
scanner 3d



ScanBox 6135/6235

– Solutie dedicata masurarii subansamblelor complexe cu dimensiuni de maxim 3500 mm –

detalii
scanner 3d



ScanBox seria 7

– Solutie dedicata masurarii pieselor voluminoase cu dimensiuni pana la 6000 mm –

detalii
scanner 3d



ScanBox seria 8

– Solutie automatizata cu 2 roboti industriali dedicata masurarii rapide a ansamblelor de dimensiuni mari –

detalii
